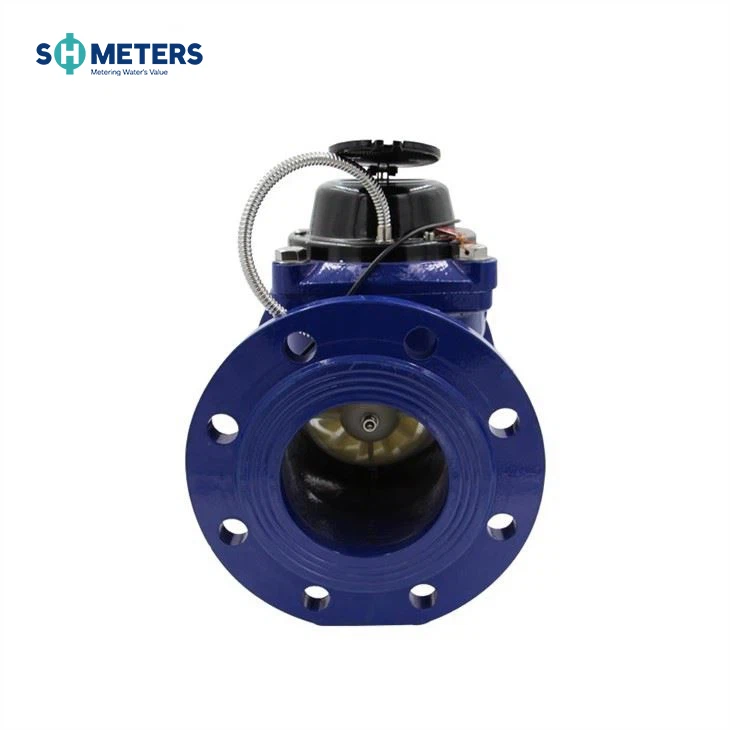

LXXG(R)-50~300(mm)
Pengairan Roda ram mendatar, meter air sejuk (panas) dail kering
Permohonan:
--Mengukur isipadu air sejuk (panas) yang melalui saluran paip.
ciri:
--Struktur elemen boleh tanggal, pemasangan dan penyelenggaraan yang mudah;
--Dail kering, Pemacu magnet;
--Kapasiti aliran besar, kehilangan tekanan kecil;
--Tahan air hummer dan pencemaran;
--Daftar bermeterai vakum memastikan dail bebas daripada pemeluwapan dan memastikan bacaan jelas dalam perkhidmatan jangka panjang;
--Bahan berkualiti tinggi yang dipilih untuk ciri yang mantap dan boleh dipercayai;
--Data teknikal mematuhi standard antarabangsa ISO 4064.Kelas B
Meter boleh dilengkapi dengan sejenis peranti penghantaran jauh, jumlah penjanaan nadi boleh menjadi 10,1000 atau 10000 L/nadi.
Keadaan bekerja:
Suhu air: {{0}}.1ºC~50ºC (0.1ºC~90ºC untuk meter air panas)
Tekanan air: Kurang daripada atau sama dengan 1.0Mpa (1.6MPa atas permintaan)
Ralat maksimum yang dibenarkan:
di zon bawah dari qmin termasuk sehingga tetapi tidak termasuk qt ialah ±5 peratus
di zon atas dari qt termasuk sehingga dan termasuk qs ialah ±2 peratus (±3 peratus untuk meter air panas)
Dimensi
| taip | Saiz | Panjang | Ketinggian | Menyambung Bebibir | ||
| mm | D1 Diameter Luar | Diameter Bulatan Bolt D2 | Menyambung Bolt(nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | {{0}}M20(1.0Mpa) |
| 12-M20(1.6Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | {{0}}M20(1.0Mpa) |
| 405 | 355 | 12-M24(1.6Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | {{0}}M20(1.0Mpa) |
| 460 | 410 | 12-M24(1.6Mpa) | ||||
NOTA: Dimensi bebibir mematuhi standard ISO7005-1:1988. Standard bebibir boleh disesuaikan. Pesanan untuk produk keperluan khas juga diterima
Kedudukan Nadi
| Saiz | Kedudukan Nadi |
| DN50-200 | 100/1000L/Nadi |
| DN250-DN300 | 1000L/Nadi |
Keluk Kehilangan Tekanan
Spesifikasi Teknik Aliran
| Aliran Nominal | Aliran Maksimum S4 | Aliran Kekal S3 | Q3/Q1 | Q2/Q1 | Aliran Peralihan S2 | Aliran Minimum Q1 | Bacaan Minimum | Bacaan Maksimum | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
Penerangan Operasi Sistem Suis Dua Reed
Sila lihat gambarajah sistem dua suis buluh di bawah, kedua-dua suis buluh itu masing-masing akan dikendalikan "HIDUP" ATAU"MATI" oleh magnet yang dipasang pada penuding atau gear semasa ia berjalan pada daftar, tetapi jangan sekali-kali "HIDUP" pada masa yang sama, kecuali magnet keluar menyerang.
Dua suis buluh mengendalikan dua "HIDUP" dan dua "MATI" dalam satu pusingan penuding atau gear bermaksud satu output isyarat, prinsip ini menghalang kehilangan atau pengiraan berlebihan output isyarat akibat suis berjoging atau paip bergetar, jadi memastikan kebolehpercayaan output isyarat.
Waranti
Semua meter akan dijamin terhadap kecacatan dalam mutu kerja dan bahan untuk tempoh satu (1) tahun dari tarikh penerimaan. Meter atau bahagian yang rosak yang ditemui dalam tempoh ini hendaklah diganti tanpa caj apabila dikembalikan kepada SHMETERS.
