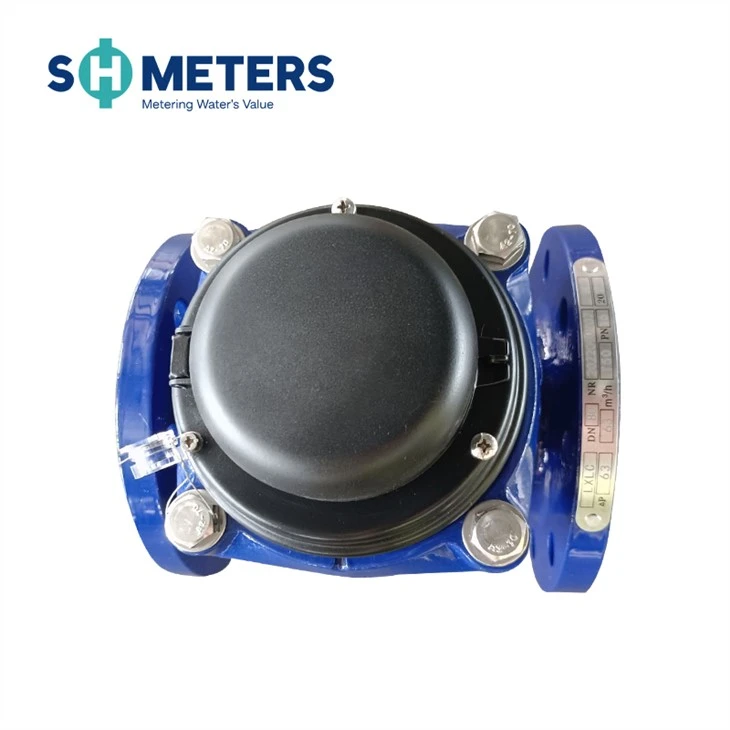

Penggunaan meter air woltman sejuk/panas pukal
Mengukur isipadu air sejuk(panas) yang melalui saluran paip.Meter air digunakan untuk rumah atau apartmen
Ciri-ciri meter air woltman sejuk/panas pukal
Struktur elemen boleh tanggal, pemasangan dan penyelenggaraan yang mudah, daftar untuk kegunaan universal dalam julat ini boleh tanggal tanpa Mengalih keluar meter dari saluran paip
Dail kering, tindakan kepekaan pemacu magnetik, kehilangan tekanan kecil
Daftar bertutup vakum memastikan dail kekal bebas daripada kabus dan memastikan bacaan jelas dalam perkhidmatan jangka panjang
Bahan berkualiti tinggi terpilih untuk ciri yang mantap dan boleh dipercayai
Data teknikal mematuhi piawaian antarabangsa ISO 4064
Dengan ketepatan yang tinggi
Aksesori produk termasuk penyambung, penapis, aksesori sambungan, aksesori paip, Bebibir, penapis
Ciri Pilihan
Daftar plastik, daftar tembaga dan daftar kaca penuh
Ketepatan:R=kelas b
Saiz:DN50-DN300
Ketulan/Air panas
Pilihan suis buluh
Standard bebibir boleh dipilih
Putaran 360 darjah boleh dipilih
Besi tuang, Besi mulur, keluli tahan karat, GG25, GG50, SS304, SS316 badan boleh dipilih
Warna boleh berubah pada badan dan penutup
Menyediakan output nadi
Keadaan Bekerja
Suhu air:{{0}}.1 darjah -50 darjah (0.1 darjah -90 darjah untuk meter air panas)
Tekanan air:PN10/16/25
Ralat Maksimum Yang Dibenarkan
di zon bawah dari qmin termasuk sehingga tetapi tidak termasuk qt ialah ±5%
di zon atas dari qt termasuk sehingga dan termasuk qs ialah ±2%(±3% untuk meter air panas)
Dimensi
taip | Saiz | Panjang | Ketinggian | Menyambung Bebibir | ||
Mm | D1 Diameter Luar | Diameter Bulatan Bolt D2 | Menyambung Bolt(nM) | |||
LX;C-50 | 50 | 200 | 214 | 165 | 125 | 4-M16 |
LXLC{0}} | 65 | 200 | 224 | 185 | 145 | 4-M16 |
LXLC{0}} | 80 | 225 | 279 | 200 | 160 | 8-M16 |
LXLC{0}} | 100 | 250 | 289 | 220 | 180 | 8-M16 |
LXLC{0}} | 125 | 250 | 299 | 250 | 210 | 8-M16 |
LXLC{0}} | 150 | 300 | 319 | 285 | 240 | 8-M20 |
LXLC{0}} | 200 | 350 | 346 | 340 | 295 | {{0}}M20(1.0DE) |
12-M20(1.6MPa) | ||||||
LXLC{0}} | 250 | 450 | 434 | 395(1.0MPa) | 350(1.0MPa) | {{0}}M20(1.0MPa) |
405(1.6MPa) | 355(1.6MPa) | 12-M24(1.6MPa) | ||||
LXLC{0}} | 300 | 500 | 459 | 445(1.0MPa) | 400(1.0MPa) | {{0}}M20(1.0MPa) |
460(1.6MPa) | 410(1.6MPa) | 12-M24(1.6MPa) | ||||
Nota: Dimensi bebibir mematuhi piawaian ISO7005-1:1988. Piawaian bebibir boleh disesuaikan. Tempahan untuk produk keperluan khas juga diterima
Kedudukan Nadi
Saiz | Kedudukan Nadi |
DN15-65 | 10/100/1000L/Nadi |
DN80-200 | 100/1000L/Nadi |
DN250-300 | 1000L/Nadi |
Keluk Kehilangan Tekanan
Perihalan Operasi Sistem Suis Dua Buluh
Sila lihat gambarajah sistem dua suis buluh di bawah, kedua-dua suis buluh itu masing-masing akan dikendalikan "HIDUP" atau "MATI" oleh magnet yang dipasang pada penuding atau gear semasa ia berjalan pada daftar, tetapi jangan sekali-kali "HIDUP" di masa yang sama, melainkan jika magnet keluar menyerang
Dua suis buluh mengendalikan dua "HIDUP" dan dua "MATI" dalam satu pusingan penuding atau gear bermaksud satu output isyarat, prinsip ini menghalang kehilangan atau pengiraan berlebihan output isyarat akibat suis berjoging atau paip bergetar, jadi memastikan kebolehpercayaan output isyarat
Waranti
Semua meter akan dijamin terhadap kecacatan dalam mutu kerja dan bahan untuk tempoh satu (1) tahun dari tarikh pecutan. Meter atau bahagian yang rosak yang ditemui dalam tempoh ini hendaklah diganti tanpa caj apabila dikembalikan kepada SHMeters.
