Penerangan Produk

product-1580-670

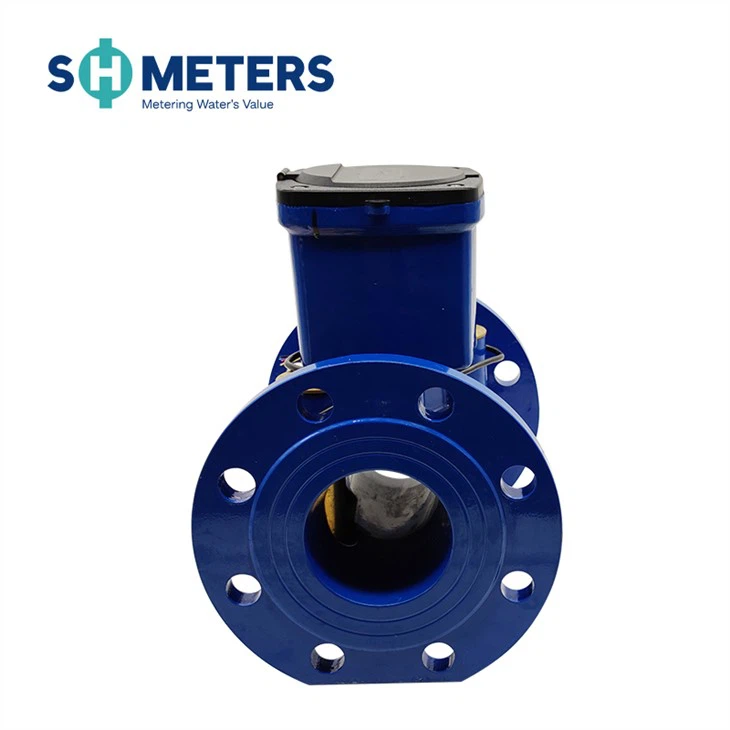

Ia adalah instrumen pemeteran untuk terus mengukur, merekod dan memaparkan isipadu air yang mengalir melalui penderia dengan menggunakan kaedah perbezaan masa ultrasonik. Sila baca manual ini dengan teliti sebelum digunakan, untuk menggunakannya dengan sebaik-baiknya dan mengelakkan kerugian yang tidak perlu.

ciri produk

▲Tidak terjejas oleh kekotoran, bahan kimia, dan bahan magnet dalam medium;

▲Kadar permulaan yang rendah (33L/j), dapat mengukur kadar aliran dengan tepat;

▲Kekerapan pengukuran tinggi;

▲Kadar aliran boleh serendah 100L/j;

▲Julat dinamik (Q3/Q1) sehingga 250:1;

▲Dipasang dalam sebarang kedudukan pemasangan;

▲Pemeteran dua arah;

▲Paparan ralat dan kod penggera;

▲Bekalan bateri pilihan;

▲Bahan besi tuang mulur;

▲Tiada bahagian bergerak, ketepatan tinggi, dan hayat perkhidmatan bertahun-tahun. Penderia aliran tidak mempunyai bahagian yang bergerak, mengelakkan kegagalan instrumentasi bahagian mekanikal yang boleh membawa kepada pengukuran yang tidak tepat akibat haus jangka panjang. Reka bentuk ini juga tahan terhadap kekotoran, menjadikannya bebas pemeriksaan dan penyelenggaraan;

▲ Penurunan tekanan rendah;

▲ Kelas perlindungan IP68 boleh menyesuaikan diri dengan pelbagai persekitaran pemasangan yang keras;

▲Sokong komunikasi RS485, output nadi, GPRS, NB-IOT, LoraWan dan kaedah penghantaran data lain.

parameter teknikal

Diameter nominal(mm)	50	65	80	100	125	150	200	250	300
Aliran maksimum Q4(m³/j)	31.25	50	78.75	125	200	312.5	500	787.5	1250
Aliran nominal Q3(m³/j)	25	40	63	100	160	250	400	630	1000
Aliran peralihan Q2(m³/j)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
Aliran minQ1(m³/j)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
Aliran permulaan (m³/j)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
Aliran maksimum	9999999.9
Aliran terbalik	9999999.9
Julat pengukur	S3/Q1, R250(R400 boleh disesuaikan)
Kelas ketepatan	Kelas B
Kelas kehilangan tekanan	Kurang daripada atau sama dengan 0.063 MPa
Tekanan kerja	1.6 MPa
Kelas suhu	T30
Julat suhu	(5~55) darjah
Kelas alam sekitar	Dalaman, Kelas B
Kelas elektromagnet	E1(Kediaman, Komersial, Perindustrian)
Bekalan kuasa	Bateri litium terbina dalam DC 3.6V
Hayat bateri	＞ 10 tahun
Kedudukan pemasangan	Mana-mana sudut
Paparan	LCD, 8 digit + aksara tambahan
Kelas sensitiviti profil aliran	U10/D5
Antara muka komunikasi	RS485 Modbus/ Keluaran nadi/GPRS/NB-IOT/Lorawan
Kelas perlindungan	IP68
Suhu penyimpanan yang boleh diterima	-20~60 darjah
Kuasa statik	10μA
Penggunaan kuasa operasi	45μA

prinsip kerja

Meter air ultrasonik adalah jenis meter air baharu yang boleh mengesan perbezaan masa yang disebabkan oleh perubahan kelajuan apabila pancaran ultrasonik merambat dalam air di hulu dan hilir, menganalisis dan menangani kadar aliran air, dan kemudian mengira kadar aliran air lebih jauh.
