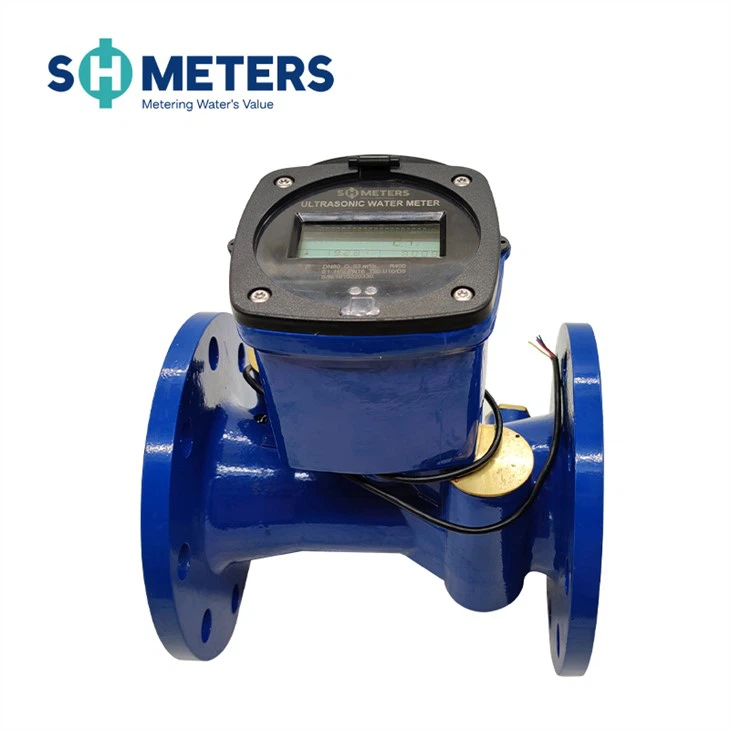

Penerangan Produk
Ia adalah instrumen pemeteran untuk terus mengukur, merekod dan memaparkan isipadu air yang mengalir melalui penderia dengan menggunakan kaedah perbezaan masa ultrasonik. Sila baca manual ini dengan teliti sebelum digunakan, untuk menggunakannya dengan sebaik-baiknya dan mengelakkan kerugian yang tidak perlu.
lukisan dimensi garis besar
|
Diameter nominal(mm) |
Panjang L |
Lebar W | Tinggi H | Sambungan Bebibir | ||
| Diameter bebibir | Diameter Bulatan Bolt | Saiz Bolt-M | ||||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
notis untuk pemasangan
★ Siram paip sebelum pemasangan untuk mengelakkan kerikil dan objek asing lain;
★ Pasang injap dan penapis sebelum meter air;
★ Jangan sentuh bahagian elektrik atau tarik wayar untuk mengelakkan kerosakan semasa pemasangan;
★ Simpan ruang yang mencukupi untuk penyelenggaraan semasa pemasangan;
★ Apabila meter air dipasang secara mendatar atau condong, probe aliran ultrasonik pada paip hendaklah diletakkan
secara mendatar, dan apabila dipasang secara menegak, pastikan air mengalir dari bawah ke atas.
★ Sila ambil perhatian bahawa arah anak panah pada paip hendaklah konsisten dengan arah aliran air semasa pemasangan;
★ Mesin basuh bersama hendaklah dipasang dengan betul untuk mengelakkan mesin basuh yang tidak sejajar menghalang air dan menjejaskan ketepatan meter air;
★ Meter air tidak boleh dipasang di tempat yang mungkin terjejas oleh getaran mekanikal yang kuat;
Notis Khas: 1. Pastikan anda memasang injap on-off dan penapis sebelum meter air dan injap on-off lain disyorkan selepasnya untuk penyelenggaraan;
★ Jika meter air ultrasonik dipasang melalui bebibir, pastikan keselarian antara bebibir meter air dan bebibir paip tidak lebih daripada 0.5% daripada diameter luar bebibir dan kurang daripada 2mm, jika tidak, ia mungkin mengakibatkan kerosakan pada meter air.
★ Sebelum menggunakan meter air ini, paip mesti diisi dengan air, jika tidak, ia akan membawa kepada ukuran yang tidak tepat atau tidak.
★ Apabila memasang meter air, ia hendaklah ditempah panjang DN*10 di hadapan meter air. Atau ia perlu ditempah sepanjang DN*5 di belakang meter air.
★ Meter air hendaklah menyegarkan semula paparan setiap 4s, dan membaca meter air (termasuk nilai permulaan dan penghujung
nilai) 4s sekurang-kurangnya selepas injap ditutup semasa menguji meter air, jika tidak, keputusan ujian mungkin terjejas;
★ Sila pastikan aliran sederhana berada dalam julat aliran meter air semasa ujian dan penggunaan, jika tidak, ia mungkin terhasil
dalam kerosakan pada meter air;
★ Sekiranya berlaku sebarang kerosakan (cth. pemeteran gagal, dsb.) semasa penggunaan, sila hubungi jabatan pengurusan yang berkaitan
segera dan jangan membaikinya sendiri;
★ Produk ini direka bentuk dengan pengedap anti-pembukaan pakai buang yang hendaklah ditanggalkan hanya oleh kakitangan yang dilantik, atau
jika tidak, ia akan dikecualikan daripada perkhidmatan selepas jualan percuma.
